Tace spustowe klimatyzatora: kompletny przewodnik dla kupujących systemy HVAC

Co za Miska spustowa klimatyzatora Właściwie tak

An miska spustowa klimatyzatora zbiera skropliny powstające na wężownicy parownika podczas cyklu chłodzenia i kieruje je do przewodu spustowego, utrzymując wilgoć z dala od przewodów, izolacji i otaczających materiałów konstrukcyjnych. Bez prawidłowo zamontowanej miski kondensat po prostu spływałby z wężownicy i gromadził się wewnątrz szafy centrali wentylacyjnej lub kapał do przestrzeni pod urządzeniem.

Większość systemów w budynkach mieszkalnych i małych obiektach komercyjnych wykorzystuje dwie współpracujące miski: misę główną zamontowaną bezpośrednio pod wężownicą parownika oraz misę dodatkową zainstalowaną pod całą centralą wentylacyjną jako zapasową misę zbierającą. Ten podwójny układ jest standardową praktyką w przypadku instalacji na poddaszu i w szafach, ponieważ zapewnia drugą linię obrony, jeśli główna linia odpływowa zostanie ograniczona.

Czy komponent jest opisany jako Taca spustowa HVAC , miskę kondensatu lub miska spustowa klimatyzacji , funkcja pozostaje taka sama w przypadku różnych marek i rozmiarów systemów: zarządzaj kondensatem tak, aby pozostawił system na kontrolowanej ścieżce, a nie niekontrolowanej.

Jak miska na skropliny AC działa w systemie

Gdy ciepłe powietrze wewnętrzne przepływa przez wężownicę zimnego parownika, wilgoć zawarta w powietrzu skrapla się na powierzchni wężownicy, podobnie jak woda tworząca się na zimnej szybie. Woda ta kapie w dół i ląduje w misce umieszczonej bezpośrednio pod wężownicą. Miska jest produkowana z lekkim nachyleniem w kierunku jednego narożnika lub krawędzi, gdzie wylot spustowy łączy się z rurą spustową z PCV lub miedzi, która odprowadza wodę z urządzenia, zazwyczaj do odpływu podłogowego, pompy kondensatu lub zewnętrznego punktu odprowadzania.

Role pierwotnej i wtórnej miski skroplin

Miska główna znajduje się najbliżej wężownicy i odprowadza kondensat w normalnych warunkach pracy. Miska dodatkowa, czasami nazywana miską awaryjną lub pomocniczą, jest umieszczona pod całą powierzchnią centrali wentylacyjnej i zbiera wodę tylko w przypadku przepełnienia miski głównej lub zatkania głównego przewodu spustowego. Wiele misek dodatkowych jest wyposażonych w wyłącznik pływakowy, który automatycznie wyłącza system po wykryciu wody, co ogranicza ilość wody, która może się zgromadzić, zanim ktoś zauważy problem.

Dlaczego nachylenie i pozycja wylotu mają znaczenie

Naczynie o niewystarczającym nachyleniu pozwala na osadzanie się wody zamiast jej spływanie, co zwiększa ryzyko zalegania wody, gromadzenia się osadów i rozwoju drobnoustrojów w miarę upływu czasu. Jest to jeden z powodów, dla których producenci zwracają szczególną uwagę na rozmieszczenie wylotów i geometrię patelni, zamiast traktować patelnię jak zwykłą płaską tacę.

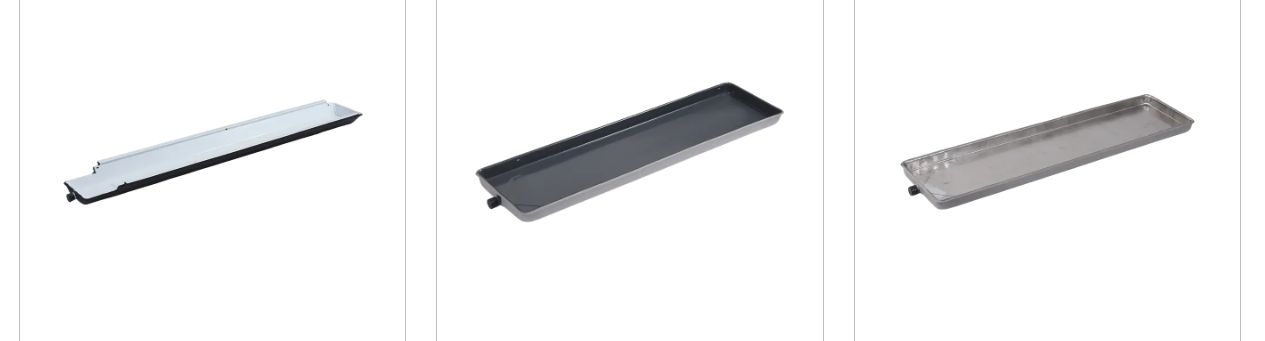

Opcje materiału miski spustowej: stal nierdzewna, stal ocynkowana i aluminium

Wybór materiału wpływa na to, jak patelnia wytrzymuje wilgoć przez lata ciągłego użytkowania. Trzy materiały najczęściej wybierane na tace na skropliny HVAC to stal nierdzewna, stal ocynkowana i aluminium, każdy z nich ma inną równowagę odporności na korozję, ciężaru i sztywności konstrukcyjnej.

Ogólne porównanie odporności na korozję typowych materiałów miski na skropliny, skala względna.

Taca spustowa HVAC ze stali nierdzewnej

A taca ociekowa HVAC ze stali nierdzewnej jest zwykle wybierany do środowisk o większej wilgotności lub ekspozycji na powietrze przybrzeżne, ponieważ stop jest odporny na rdzę powierzchniową przez długi czas. Patelnie ze stali nierdzewnej są również łatwiejsze do utrzymania w czystości, ponieważ gładka powierzchnia jest odporna na osadzanie się kamienia mineralnego w porównaniu ze stalą powlekaną.

Taca ociekowa ze stali ocynkowanej

A taca ociekowa ze stali ocynkowanej wykorzystuje powłokę cynkową na stalowej podstawie, co zapewnia opłacalny środek pomiędzy stalą surową a stalą nierdzewną. Ocynkowane patelnie są szeroko stosowane w standardowych instalacjach mieszkalnych, gdzie ekstremalna wilgotność lub narażenie na sól nie jest głównym problemem.

Aluminiowa miska spustowa klimatyzacji

An aluminiowa miska spustowa klimatyzacji oferuje lżejszą opcję, która nadal jest skutecznie odporna na korozję, co może uprościć obsługę podczas instalacji na ciasnych przestrzeniach na poddaszu lub suficie. Aluminium tworzy naturalną warstwę tlenku, która po zamontowaniu pomaga chronić powierzchnię przed dalszą korozją.

Ogólne porównanie materiałów metalowej konstrukcji miski skroplin HVAC
Materiał	Waga względna	Typowy przypadek użycia
Stal nierdzewna	Umiarkowane	Wysoka humidity or coastal climates
Stal ocynkowana	Umiarkowane	Standardowe systemy mieszkaniowe
Aluminium	Światło	Instalacje na poddaszu lub w ciasnym prześwicie

Porównanie tac spustowych ze stali nierdzewnej i stali ocynkowanej

Ponieważ te dwa materiały są najczęściej wybierane w projektach misek kondensatu HVAC, bezpośrednie porównanie kilku praktycznych kryteriów pomaga wyjaśnić, gdzie każda z opcji sprawdza się najlepiej.

Porównanie redakcyjne, niebieski obszar przedstawia stal nierdzewną, pomarańczowy obszar przedstawia stal ocynkowaną, skala dziesięciopunktowa.

Stal nierdzewna zwykle osiąga wyższe wyniki w zakresie odporności na korozję i długoterminowej trwałości, podczas gdy stal ocynkowana pozostaje praktycznym wyborem w przypadku standardowych instalacji, gdzie efektywność budżetowa i prosta dostępność są ważniejsze niż maksymalna odporność na korozję.

Najczęstsze przyczyny przepełnienia miski skroplin prądu przemiennego

Miska, która stale się napełnia lub przepełnia, jest zwykle objawem blokady lub problemu z przepływem powietrza w innym miejscu systemu, a nie uszkodzenia samego miski. Zrozumienie najczęstszych przyczyn pomaga właścicielom domów i technikom szybciej zdiagnozować problem.

Przykładowy ranking częstotliwości zgłaszanych przyczyn przepełnienia miski spustowej, skala dziesięciopunktowa.

Glony, kurz lub zanieczyszczenia utrudniające przewód odprowadzający kondensat
Zamrożona lub oblodzona wężownica parownika topi się szybciej, niż zbiornik może spłynąć
Miska zainstalowana bez odpowiedniego nachylenia w kierunku wylotu
Fizyczne pęknięcia lub dziury korozyjne w misce starzenia
Nieprawidłowo działająca pompa kondensatu w systemach, które na niej polegają

Miejsce, w którym miska skroplin znajduje się wewnątrz jednostki klimatyzacyjnej

Umiejscowienie zależy od konfiguracji systemu. W systemach dzielonych miska główna znajduje się pod wężownicą parownika wewnętrznego w szafce centrali wentylacyjnej, zwykle umiejscowionej w szafie, piwnicy lub na strychu. W przypadku montażu urządzenia nad pomieszczeniem mieszkalnym miska pomocnicza jest zwykle umieszczana pod całą centralą wentylacyjną, ponieważ jakikolwiek wyciek w tym miejscu wiąże się z większym ryzykiem uszkodzenia sufitu lub ściany.

Uproszczony widok izometryczny typowego rozmieszczenia głównej i dodatkowej tacy na skropliny w szafie centrali wentylacyjnej.

W przypadku kompaktowych jednostek dachowych taca na skropliny jest wbudowana w obudowę urządzenia bezpośrednio pod sekcją wężownicy, a przewód spustowy jest poprowadzony przez cokół dachowy lub podstawę szafy do zewnętrznego punktu odprowadzania.

Rozmiar i wymiary miski spustowej

Wymiary miski są dopasowane do obrysu wężownicy parownika lub szafy centrali wentylacyjnej, dlatego też wymiar jest zazwyczaj określany przez producenta sprzętu, a nie wybierany niezależnie. Głębokość ma takie samo znaczenie jak długość i szerokość, ponieważ płytka miska zapewnia mniejszą rezerwę pojemności, jeśli przewód odpływowy zostanie tymczasowo ograniczony.

Ogólne informacje dotyczące wymiarów typowych tac na skropliny w budynkach mieszkalnych i komercyjnych
Typ patelni	Typowa głębokość	Wspólne ustawienie
Podstawowa patelnia	1 do 2 cali	Pod wężownicą parownika
Naczynie wtórne	2 do 3 cali	Pod pełną centralą wentylacyjną
Miska jednostki dachowej	Różni się w zależności od modelu	Zintegrowany z podstawą szafki

Opcje niestandardowej głębokości i podstawy są powszechne w przypadku projektów zamiennych, w których miska na oryginalne wyposażenie nie jest już dostępna lub gdy niestandardowy rozmiar szafki wymaga dopasowania na wymiar.

Harmonogram konserwacji miski kondensatu HVAC

Rutynowe czyszczenie zmniejsza ryzyko gromadzenia się osadów i osadów biologicznych szybciej, niż przewód odpływowy jest w stanie je usunąć. Poniższy wykres liniowy odzwierciedla ogólną zależność między czasem od ostatniego czyszczenia a prawdopodobieństwem utrudnionego odprowadzania wody, używany jako punkt odniesienia podczas planowania konserwacji.

Ogólne odniesienie do planowania dotyczące trendu ryzyka przepełnienia w odniesieniu do miesięcy od ostatniego czyszczenia.

Jak wyczyścić miskę odpływową prądu przemiennego

Przed uzyskaniem dostępu do obszaru miski należy wyłączyć zasilanie centrali wentylacyjnej.
Usuń stojącą wodę i widoczne zanieczyszczenia z powierzchni patelni.
Przepłucz przewód spustowy mieszaniną zalecaną do przewodów kondensatu, aby usunąć nagromadzony osad.
Sprawdź misę pod kątem pęknięć, plam rdzy lub zużycia powłoki.
Sprawdź, czy przełącznik pływakowy, jeśli jest obecny, porusza się swobodnie i resetuje się prawidłowo.
Przywróć zasilanie i sprawdź, czy kondensat przepływa do wylotu zgodnie z oczekiwaniami.

Pozyskiwanie Producent miski spustowej HVAC

Elementy skraplacza i miski ociekowej współpracują ze sobą w ramach cyklu chłodniczego, przy czym skraplacz obsługuje wymianę ciepła pomiędzy czynnikiem chłodniczym a powietrzem zewnętrznym, a miska ociekowa zarządza kondensatem powstałym w procesie chłodzenia. Nabywcy zaopatrujący się w komponenty na dużą skalę zazwyczaj szukają dostawcy, który może zapewnić zarówno stałą jakość tłoczenia lub spawania, jak i elastyczność w przypadku niestandardowych wymiarów.

Cixi Chenfeng Electric Co., Ltd. koncentruje się na akcesoriach do centralnej klimatyzacji, w tym elementach skraplacza zbudowanych z rur miedzianych i aluminiowych żeberek lub konstrukcjach w całości aluminiowych kompatybilnych z popularnymi czynnikami chłodniczymi, takimi jak R410A i R32, a także elementami tacy skroplin produkowanymi poprzez tłoczenie lub spawanie w jednym kawałku ze stali ocynkowanej i stali nierdzewnej. Tace spustowe mogą być wyposażone w powłoki zapobiegające pleśni lub nachylony kanał drenażowy, aby pomóc zmniejszyć zastój wody. Niestandardowe wymiary są obsługiwane w przypadku jednostek dachowych, szafek i innych formatów instalacji, w których należy dostosować położenie i nachylenie wylotu odpływu.

O co zapytać fabrykę misek spustowych klimatyzatorów

Czy wymiary i głębokość miski można dostosować do konkretnego rozmiaru szafki lub krawężnika
Jakie opcje powłok lub wykończeń są dostępne dla środowisk wilgotnych lub przybrzeżnych
Czy położenie wylotu odpływu można regulować, aby dopasować je do istniejącego prowadzenia przewodu odpływowego
Czy produkcja może obejmować zarówno opcje ze stali nierdzewnej, jak i ocynkowanej od tego samego dostawcy

Często zadawane pytania

Co to jest miska spustowa klimatyzatora

Jest to płytka metalowa taca umieszczona pod wężownicą parownika lub centralą wentylacyjną, która zbiera skroploną wodę i kieruje ją do przewodu spustowego, utrzymując wilgoć z dala od otaczającej konstrukcji.

Do czego służy taca skroplin HVAC

Wychwytuje wodę powstającą podczas schładzania powietrza w pomieszczeniu przez wężownicę parownika i kieruje skropliny do odpływu, dzięki czemu nie gromadzą się one wewnątrz szafy ani nie kapują do przestrzeni poniżej.

Co to jest miska na skropliny

Taca na skropliny to kolejna popularna nazwa tego samego elementu, odnosząca się konkretnie do jego roli w zarządzaniu wodą, która skrapla się na wężownicy chłodzącej podczas pracy.

Gdzie znajduje się miska spustowa w klimatyzatorze

W systemach dzielonych znajduje się on pod wężownicą parownika wewnętrznego w szafie centrali wentylacyjnej, natomiast w jednostkach dachowych jest wbudowany w podstawę szafy pod sekcją wężownicy.

Jak działa miska na skropliny klimatyzacji

Kondensat kapie z wężownicy do miski, która jest nachylona w stronę wylotu podłączonego do linii spustowej, dzięki czemu woda opuszcza instalację kontrolowaną ścieżką, zamiast gromadzić się w niej.

Jaka jest różnica między tacą ociekową a tacą na skropliny?

Terminy te opisują ten sam element, przy czym taca na skropliny i taca na skropliny są używane zamiennie w dokumentacji HVAC w budynkach mieszkalnych i komercyjnych.

Dlaczego miska spustowa klimatyzacji jest pełna wody

Pełna miska zwykle wskazuje na niedrożną linię spustową, zatkany syfon lub problem z pompą, który uniemożliwia wodzie opuszczanie miski tak szybko, jak się gromadzi.

Dlaczego miska spustowa HVAC jest przepełniona

Przepełnienie jest zwykle powiązane z zablokowaną linią kondensatu, niewystarczającym nachyleniem miski lub zamarzniętą wężownicą, która topi się szybciej, niż miska i linia są w stanie obsłużyć powstałą wodę.

Dlaczego miska spustowa mojego klimatyzatora przecieka

Wyciek często wynika z pękniętej lub skorodowanej miski, luźnego połączenia przewodu spustowego lub uszkodzenia szwu po długotrwałym narażeniu na stojącą wodę.

Dlaczego miska na skropliny klimatyzacji ciągle się zapełnia

Powtarzające się osady zazwyczaj wskazują na linię spustową wymagającą regularnego płukania, glony lub zanieczyszczenia gromadzące się szybciej niż w przypadku rutynowej konserwacji lub nachylenie miski, które nie kieruje już skutecznie wody.
